导读

　　在现代船舶工业中，液压系统作为船舶机械设备的关键动力源，广泛应用于操纵、推进等重要功能中。

　　其中，液压方法兰作为液压管路的重要连接部件，其密封性和可靠性尤为关键。

　　然而，液压方法兰在长期运行过程中容易因设计缺陷、安装不当、材料不合适、密封件老化及运行中的磨损等多种原因出现泄漏问题。

　　这不仅影响液压系统的运行效率，还可能引发设备故障、环境污染，甚至危及船舶安全运营 [1]。

　　液压方法兰的泄漏会导致系统效率下降、运行成本增加，且频繁的泄漏会加重维护人员的工作负担，并可能造成设备停机，影响船舶的正常运营 [2-3]。

　　因此，深入分析液压方法兰泄漏的原因并提出相应的解决措施具有重要意义。

　　本文首先介绍液压方法兰的基本结构和工作原理，然后分析其泄漏的主要原因，并通过实际案例探讨具体表现及产生机理。

　　在此基础上，结合先进的液压技术和实践经验，提出一系列解决措施，如优化设计、改进安装工艺、选用高性能密封材料、加强日常维护和检测等，旨在提高液压系统的可靠性和效率。

　　最终，希望为船舶液压系统的设计、安装和维护提供有价值的参考，解决液压方法兰泄漏问题，保障系统的高效安全运行，促进船舶工业的健康发展。

　　一、船用液压方法兰漏油原因分析

　　液压方法兰漏油是船舶液压系统中常见的故障之一，了解其具体原因是制定有效解决措施的前提。

　　常见方法兰漏油情况如图1所示。

　　

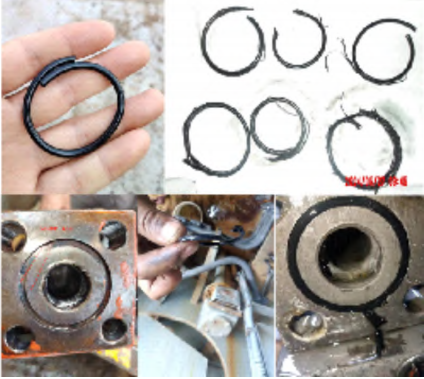

　　▲图1 常见方法兰漏油情况

　　图中展示了维修现场泄漏的方法兰 O 型圈照片。

　　通过对照片的仔细观察，可以明显看到 O 型圈在不同位置均出现了压扁和损坏的现象。

　　这些 O 型圈在方法兰连接处的密封作用由于受到了长期的高压、温度变化和机械应力影响，已经明显失效。

　　具体来说，O 型圈的表面有明显的压痕和裂纹，这表明其在使用过程中受到了过大的压缩力和剪切力。

　　此外，有些 O 型圈还出现了边缘破裂和剥离的情况，进一步证实了其材料在高应力环境下的老化和疲劳。

　　这些损坏不仅严重影响了 O 型圈的密封性能，还直接导致了液压方法兰的泄漏问题。

　　照片中 O 型圈的具体损坏程度不同，但均表现出明显的老化迹象。

　　1)管路没有清洁

　　液压系统管路内的清洁度对系统的正常运行和密封性能有着至关重要的影响。

　　如果管路没有得到充分的清洁，长期运行后，管路内部会积聚各种残渣和污染物。

　　这些残渣可能包括金属屑、氧化物、灰尘以及其他微小颗粒 [4]。

　　在高压条件下，这些残渣会对 O 型圈产生显著的疲劳损伤。

　　具体来说，管路内部的残渣会在液压油的流动过程中被带动，冲击和摩擦 O 型圈表面。

　　这种持续的机械作用会使 O 型圈表面产生细小的划痕和磨损，从而逐渐削弱其密封性能。

　　随着时间的推移，这些微小的损伤会累积，导致 O 型圈出现疲劳现象，即材料在反复应力作用下产生裂纹和剥离。

　　最终，这种疲劳损伤会导致 O 型圈失去密封功能，造成液压方法兰的泄漏 [5]。

　　2) 安装不到位

　　安装不到位是导致液压方法兰泄漏的常见原因之一。

　　在安装 O 型圈时，如果未能正确地将其放置到法兰的凹槽内，会导致一系列问题 [6]。

　　首先，当法兰被拧紧时， O 型圈可能会受到不均匀的压缩或挤压，导致其在某些部位受到过大的机械应力。

　　这种应力集中会使 O 型圈表面产生压痕、变形，甚至破裂，从而削弱其密封性能。

　　进一步，当液压管路加压后，这些初始的损伤会迅速扩大。

　　在高压环境下，O 型圈的受损部位容易出现裂纹扩展和材料剥离，导致液体通过这些微小的损伤点泄漏出来。

　　此外，如果在安装时选择了错误类型的 O 型圈，其材质可能无法承受液压系统的高压要求。

　　比如，某些材料在高压下可能会失去弹性或发生化学降解，导致密封失效。

　　3)方法兰连接不当

　　方法兰连接不当是导致液压方法兰泄漏的另一重要原因。

　　在液压系统中，法兰连接要求精度高，任何细微的安装误差都可能引起泄漏问题。

　　具体来说，如果法兰的连接面未能完全对齐，或者拧紧螺栓时用力不均匀，会导致连接部位的密封不严。

　　这样的连接缺陷会使 O 型圈在某些部位承受过大的局部压力，产生不均匀的应力分布，进而导致 O 型圈的损坏和泄漏。

　　此外，如果法兰连接处存在表面缺陷，如划痕、凹坑或腐蚀点，也会影响密封效果。

　　这些缺陷会在法兰连接时产生微小的空隙，液压油在高压下会通过这些空隙泄漏。

　　为了避免这些问题，安装过程中应仔细检查法兰连接面的平整度和光洁度，确保其无任何缺陷。

　　同时，螺栓的拧紧过程应按照规范进行，逐步均匀地拧紧，以保证法兰连接面的受力均匀，避免产生应力集中和密封失效现象。

　　4) 液压油品质问题

　　液压油的品质对液压系统的正常运行和密封性能同样具有重要影响。

　　低品质或受到污染的液压油会加速 O型圈和其他密封件的老化和损坏。

　　具体而言，如果液压油中含有大量的杂质、金属颗粒或水分，这些污染物在液压油流动过程中会对 O 型圈产生磨损和冲击，导致其表面出现划痕和裂纹，从而削弱其密封性能。

　　此外，液压油的化学稳定性也是影响密封件寿命的重要因素。

　　如果液压油的抗氧化性能差，长期使用后容易发生氧化变质，生成酸性物质，这些酸性物质会对 O 型圈的材料产生化学腐蚀，进一步加剧其老化和失效 [7]。

　　因此，使用高品质的液压油并定期检测其品质，及时更换受污染的液压油，是维持液压系统正常运行和延长 O 型圈使用寿命的重要措施。

　　5)系统设计问题

　　系统设计问题也是导致液压方法兰泄漏的重要因素之一。

　　在液压系统的设计阶段，如果未充分考虑系统的工作环境、压力要求以及各部件的匹配性，容易导致设计缺陷，进而引发泄漏问题。

　　比如，如果设计时未能合理选择 O 型圈的尺寸和材质，使其无法承受系统的高压或极端温度变化，会导致 O 型圈在实际使用中迅速老化和失效 [8]。

　　此外，液压系统的布局设计不合理，也会增加泄漏的风险。

　　例如，管路布局复杂、弯曲过多，会导致液压油流动过程中产生较大的压力损失和局部高压区，这些都可能对 O 型圈产生额外的应力和磨损，增加泄漏的可能性。

　　为了避免这些问题，液压系统设计时应充分考虑各方面的因素，选择合适的 O 型圈材料和尺寸，优化管路布局，确保系统各部件的良好匹配和协调运行。

　　通过针对以上各种因素的分析和改进，可以有效减少液压方法兰的泄漏问题，提升液压系统的可靠性和运行效率。

　　二、实践验证

　　在对船用液压方法兰漏油原因进行详细分析后，本文研究采取了相应的解决措施，并在实际维修过程中进行了验证。

　　本文将通过结果分析来评估这些措施的有效性，并总结经验。

　　1) 实践背景

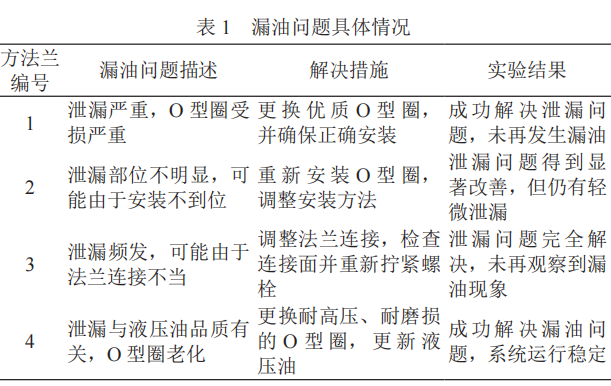

　　在某船舶液压系统中，本文选择了多个存在漏油问题的方法兰接头进行实验，具体情况如表1所示。

　　

　　2) 实施过程

　　根据上述原因分析和解决问题，本文对各实验编号的漏油部位进行了处理。

　　具体实施过程如下：

　　为了验证解决措施的有效性，采取了以下实验方法。

　　更换 O 型圈实验：

　　针对方法兰编号 1 和 4，分别更换了优质的 O 型圈，并确保在安装过程中将其正确放置到法兰的凹槽内。

　　重新安装实验：

　　对方法兰编号 2 进行了重新安装实验，调整了安装方法和步骤，以减少安装过程中对 O 型圈的损伤。

　　法兰连接调整实验：

　　针对方法兰编号 3，重新调整了法兰连接，仔细检查连接面的平整度和光洁度，并逐步均匀地重新拧紧螺栓。

　　液压油更新实验：

　　对涉及液压油品质问题的方法兰进行了液压油更新实验，选择了耐高压和耐磨损的液压油，并对系统进行了全面更新。

　　3) 实施效果

　　在采取上述措施后，本文对液压系统进行了长期监测，实施效果如图2所示。

　　

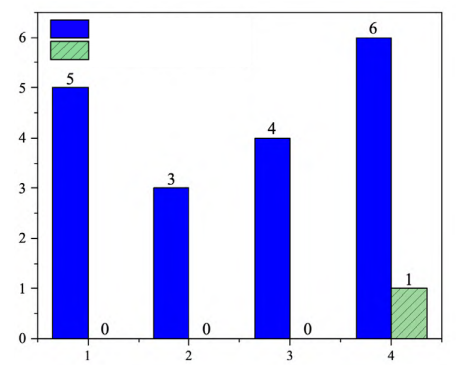

　　▲图2 实施效果

　　可以清晰地看出，通过实施一系列针对性的解决措施，绝大部分漏油问题得到了显著改善，漏油率有了大幅度的下降。

　　尤其是在 1、2、3 这三个关键部位，经过处理后，漏油问题得到了彻底解决，漏油率降至零，实现了零漏油的目标。

　　这一结果表明，针对这些部位采取的措施，如更换优质 O 型圈、优化法兰连接、加强密封材料的选择和安装过程的规范化，取得了极为显著的效果。

　　对于第 4 部位，虽然在处理后仍有少量漏油现象存在，但漏油率较之前相比已有了明显的降低。

　　尽管未能完全消除漏油问题，但这一部位的改善效果依然显著，表明所采取的措施在减缓漏油现象方***有较强的有效性。

　　分析表明，4 部位可能涉及更复杂的结构或环境因素，这些因素可能需要进一步的优化和调整，但整体趋势仍然是朝着良好的方向发展。

　　整体来看，数据充分证明了针对性解决措施在不同部位的有效性，尤其是在关键部位彻底解决漏油问题的能力。

　　同时，对于仍存在少量漏油的部位，未来可以通过进一步的优化措施来实现更好的控制效果。

　　4) 结果分析

　　在本文的实验部分中，针对船舶液压系统中存在的液压方法兰漏油问题，采取了多种解决措施，并对其效果进行了验证。

　　以下是对每种实验措施的详细分析和结果评估：

　　① 更换 O 型圈实验

　　在方法兰编号 1 和 4 中，实验目的是通过更换优质的 O 型圈来解决老化和密封失效问题。

　　具体措施包括选择耐高压、耐磨损的 O 型圈，并确保正确安装到法兰的凹槽内。

　　实验结果显示，对于编号 1 和 4 的方法兰，成功地解决了原先由于 O 型圈老化和密封失效导致的漏油问题。

　　更换后的 O 型圈恢复了其正常的密封功能，未再观察到漏油现象。

　　这表明，选择适当材质和规格的 O 型圈对于提高方法兰的密封性能至关重要。

　　正确的安装过程确保了O型圈能够有效地承受系统的压力和温度变化，从而延长了方法兰的使用寿命。

　　② 重新安装实验

　　对方法兰编号 2 进行了重新安装实验，因为其漏油问题可能由于安装不到位造成。

　　虽然重新安装过程中调整了安装方法和步骤，但实验结果显示，漏油问题得到了显著缓解，但仍有轻微泄漏。

　　这表明，安装过程中的细微误差或者法兰连接面的不完全平整可能仍然影响了方法兰的密封性能。

　　建议进一步优化安装过程，确保 O 型圈能够均匀地受到压缩，避免局部应力过大导致泄漏。

　　③ 法兰连接调整实验

　　在方法兰编号 3 中，实验目的是通过调整法兰连接来解决由于连接不当导致的漏油问题。

　　调整法兰连接并重新检查连接面的平整度后，实验结果显示漏油问题完全解决，未再观察到漏油现象。

　　这表明，法兰连接的质量和正确的安装步骤对方法兰的密封性能至关重要。

　　通过精确调整和适当的螺栓拧紧力度，能够有效预防连接不当所导致的泄漏问题。

　　④ 液压油更新实验

　　对涉及液压油品质问题的方法兰进行了液压油更新实验，选择了耐高压和耐磨损的液压油，并进行了系统全面更新。

　　更新液压油品质后，实验结果显示成功解决了液压油品质问题引发的漏油现象。

　　系统运行稳定，未再观察到任何漏油迹象。

　　这表明，液压油的选择和定期更新对维持液压系统的正常运行和方法兰的密封性能具有关键作用。

　　高品质的液压油能够减少对 O 型圈的磨损和老化，延长方法兰的使用寿命。

　　三、结语

　　本文深入分析了船舶液压管路中方法兰泄漏的原因，提出了多种解决措施，并通过实验验证了其有效性。

　　研究发现，泄漏问题的根源可能包括设计缺陷、安装不当、材料选择不合理、密封件老化、运行中的磨损和疲劳等，这些问题不仅影响液压系统的正常运行，还增加了维护成本。

　　实验验证表明，更换优质 O 型圈并正确安装可以有效解决因密封失效导致的漏油问题;

　　调整法兰连接并检查连接面平整度，有助于预防因安装不当引起的泄漏;

　　选择高品质液压油并定期更换可降低因油品问题引发的泄漏风险。

　　此外，定期清洗管路和进行投油试验对于保证系统清洁度和正常运行至关重要。

　　总结实践经验，定期检查和维护液压系统，特别是方法兰和 O 型圈，正确安装 O 型圈，选择高品质液压油并定期更新液压油，合理设计和布局管路，以减少污染物积聚，这些措施都能有效预防和解决液压方法兰的泄漏问题。

　　总之，解决液压方法兰泄漏问题需要综合考虑和全面管理，本文提出的解决方案在实践中已取得良好效果，为类似问题的解决提供了有益的指导。

　　参考文献：

　　[1]Nomikos P, Rahmani R, Morris N, et al. An investigation of oilleakage from automotive driveshaft radial lip seals[J]. Proceedings of the Institution of Mechanical Engineers, Part D: Journal of Automobile Engineering, 2023,237(13): 3108-3124.

　　[2] 陈丽霞 , 于建民 , 梁丽 , 等 . 某款增压器中间体方法兰处漏油问题解析 [J]. 机械工程师 ,2022,2(5):133-134+137.

　　[3] 武玉涛 , 刘彦伟 .JLM1-46.4 型立磨液压系统常见故障及处理 [J]. 中国水泥 ,2022,2(4):99-100.

　　[4]LI Z, WANG G, YAO S, et al. A semi-analytical method for the sealing performance prediction of subsea pipeline compression connector[J]. Journal of Marine Science and Engineering, 2023, 11(4):854.

　　[5] 祁广福 , 梁国玲 . 调速器接力器油缸方法兰漏油原因分析及处理[J].青海电力 ,2021,40(2):63-65.

　　[6]HAKIMIAN S, BOUZID A H, Hof L A. Effect of gasket material on flange face corrosion[J]. International Journal of Pressure Vessels and Piping, 2024,209(7): 207.

　　[7] 戚金业 . 汽轮机油封漏油原因分析及处理 [J]. 装备维修技术 ,2020,1(1):96+87.

　　[8]HAMZAH H. Study of the effectiveness of subsea pipeline leak detection methods[J]. Collaborate Engineering Daily Book Series, 2023,1(2): 45-56

　　原创作者系：

　　1.万邦船舶重工(舟山)有限公司 王 志

　　2.浙江海洋大学 梁铭月
